Прибор для демонстрации расширения тел

Прибор для демонстрации расширения тел предназначен для использования в общеобразовательных учреждениях на уроках физики, при проведении демонстрационных опытов по линейному расширению твердых тел в сравнительном плане.

В комплекте:

1. Прибор для демонстрации расширения тел -1шт.
2. Металлические стержни -3шт.
3. Металлическая подставка -1шт.
4. Коробка для хранения горючего -1шт.
5. Паспорт -1шт.
6. Упаковочная коробка -1шт.

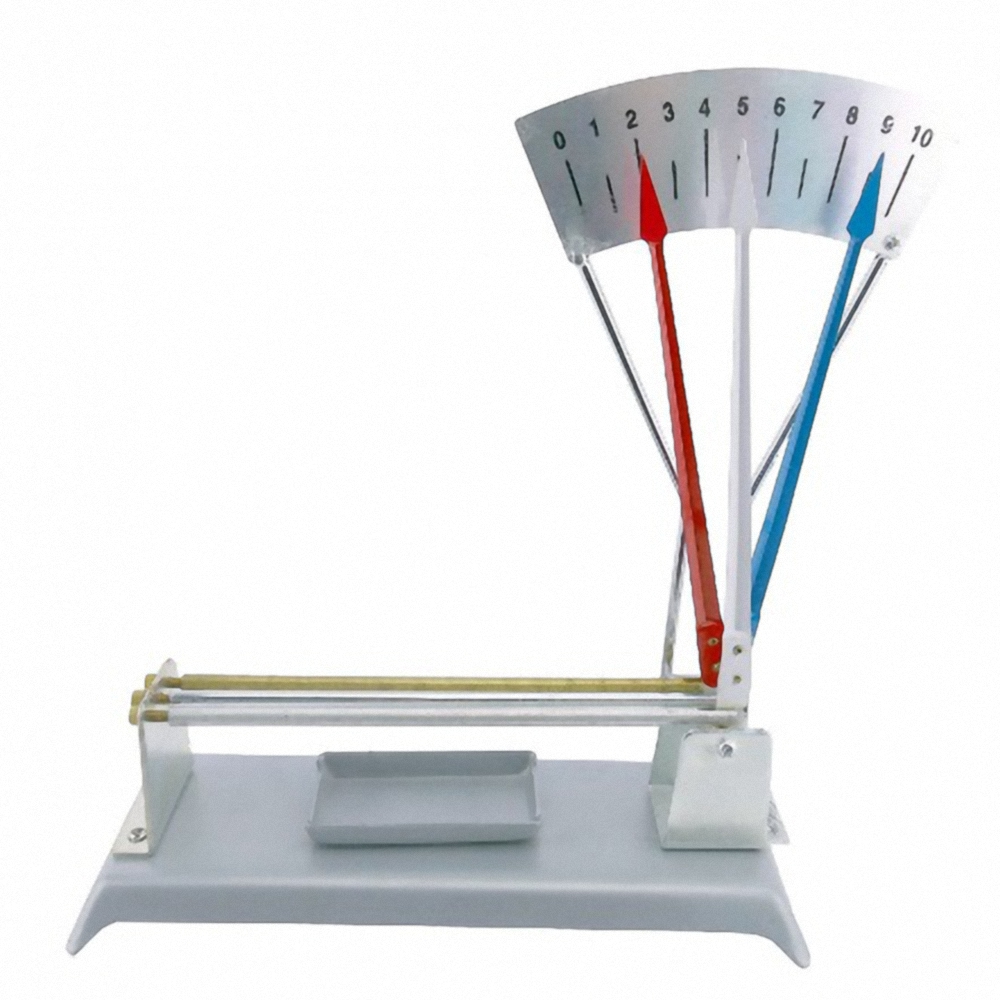

Прибор состоит из профильного металлического основания, на котором слева закреплен неподвижный упор с регулировочными винтами, справа – обойма, в верхней части которой ось с тремя стрелками разного цвета: светлая, синяя, красная. На обойме закреплена проволочная вилка, в верхней части которой размещена шкала с градусными делениями от 0˚ до 30˚С. Цена деления шкалы – 5˚С. Верхние концы стрелок опираются на горизонтальный проволочный упор, а нижние – оттягиваются спиральными пружинами. К прибору прилагается 3 образца в виде стержней: стальной, латунный и алюминиевый, каждый длиной 180мм и диаметром 6мм. На каждом стержне на одном конце имеется ямка под конусный регулировочный винт, на другом – прорезь под профиль основания стрелки. Стержни поочередно или все вместе вначале прорезью подводят под основание стрелки, а затем ямкой упирают в регулировочный винт. Перед опытом винт поворачивают так, чтобы стрелка чуть-чуть отошла от своего проволочного упора. К прибору прилагается массивная металлическая подставка, на которой размещают таблетку (таблетки) сухого горючего; алюминиевая коробка с крышкой. Последняя служит для хранения сухого горючего или для наливания жидкого топлива.
